O sistema de ar comprimido é o “pulmão” de uma linha de produção. É ele que alimenta ferramentas, máquinas, pistolas de pintura e uma infinidade de processos industriais.
Mas de nada adianta ter um compressor eficiente se o ar não chega com a pressão e a pureza ideais ao ponto de uso.
Por isso, planejar corretamente a tubulação de ar comprimido é essencial para garantir o desempenho do sistema e evitar desperdícios de energia.
Neste artigo, a HC Compressores — especialista com mais de 40 anos de experiência e distribuidora autorizada Schulz — explica o que deve ser considerado na instalação da tubulação, os principais erros a evitar e como garantir máxima eficiência na sua fábrica.
Por que a tubulação de ar comprimido é tão importante
A tubulação de ar comprimido é responsável por transportar o ar gerado pelo compressor até os equipamentos de produção.
Parece simples, mas qualquer erro de dimensionamento, material ou montagem pode causar quedas de pressão, vazamentos e aumento no consumo de energia elétrica.
Cerca de 20% da energia gerada por um sistema de ar comprimido pode ser perdida apenas por falhas na rede de tubulação.
Além disso, impurezas como óleo, água e partículas sólidas podem comprometer o funcionamento de ferramentas pneumáticas e reduzir a vida útil de válvulas e cilindros.
Em outras palavras, uma instalação mal planejada custa caro, tanto em manutenção quanto em produtividade.
Etapas essenciais no planejamento da tubulação
Para garantir o melhor desempenho do sistema, a instalação da tubulação de ar comprimido deve seguir um planejamento técnico cuidadoso.
Veja os principais pontos que precisam ser avaliados antes da montagem.
-
Levantamento da demanda de ar
O primeiro passo é entender quanto ar comprimido sua fábrica realmente precisa.
É necessário calcular o consumo total de todos os equipamentos pneumáticos e considerar picos de demanda.
Com base nisso, é possível definir o diâmetro ideal da tubulação, evitando gargalos e quedas de pressão.
-
Escolha do material adequado
Existem diferentes materiais para redes de ar comprimido, e a escolha influencia diretamente na durabilidade e eficiência do sistema.
Os principais são:
- Aço galvanizado: resistente e tradicional, mas sujeito à oxidação e incrustações internas.
- Cobre: excelente resistência e baixa perda de carga, porém com custo elevado.
- Alumínio: leve, de instalação rápida e resistente à corrosão, tem sido o preferido em indústrias modernas.
- Polímero (plástico técnico): ideal para redes modulares e expansões rápidas, com ótimo custo-benefício.
A HC Compressores recomenda sempre avaliar o ambiente, a umidade e o tipo de compressor para definir o melhor material para cada caso.
-
Dimensionamento correto
O dimensionamento da tubulação deve levar em conta a distância entre o compressor e os pontos de consumo, o fluxo de ar e a pressão desejada.
Tubos muito finos geram perda de pressão e aquecimento excessivo, enquanto tubos muito largos elevam desnecessariamente o custo de instalação.
A HC utiliza ferramentas de cálculo técnico e experiência prática em dezenas de indústrias para garantir a melhor relação entre diâmetro, vazão e eficiência energética.
-
Definição do layout da rede
O layout influencia diretamente no desempenho.
Os sistemas mais utilizados são:
- Rede em anel (fechada): garante distribuição uniforme de pressão, ideal para fábricas com múltiplos setores.
- Rede linear (em linha): indicada para operações menores ou com fluxo de ar unidirecional.
- Rede mista: combina os dois formatos para otimizar o fluxo e reduzir quedas de pressão.
Além disso, deve-se prever pontos de drenagem e purga automática para eliminar a umidade acumulada.
-
Inclinação da tubulação
Um erro comum é instalar a tubulação completamente nivelada.
O correto é manter uma inclinação suave (cerca de 1 a 2%) em direção aos pontos de drenagem.
Isso facilita o escoamento da condensação e evita acúmulo de água, que pode comprometer a qualidade do ar.
-
Instalação de filtros e separadores
Mesmo com compressores de alta qualidade, o ar comprimido sempre contém partículas, vapor e óleo.
Por isso, o ideal é instalar filtros de linha e separadores de condensado em pontos estratégicos.
Esses dispositivos garantem ar mais limpo e seco, protegendo válvulas, ferramentas e equipamentos sensíveis.

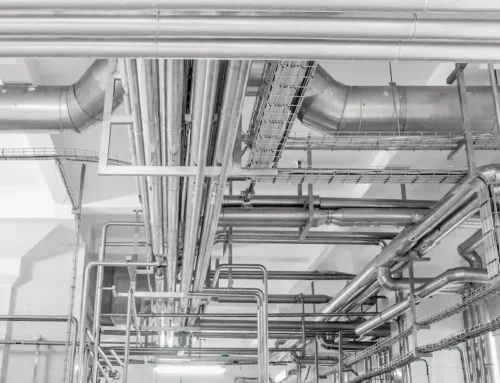

Erros comuns na instalação da tubulação de ar comprimido
Alguns erros recorrentes acabam gerando prejuízos e perda de eficiência nas fábricas.
Veja os principais e como evitá-los:
- Usar mangueiras em excesso: reduzem a pressão e aumentam o risco de vazamento.
- Não prever futuras ampliações: dificulta modificações e obriga novas obras.
- Ignorar o tratamento de condensado: causa corrosão e contaminação do sistema.
- Fazer curvas e desvios desnecessários: cada curva adiciona perda de carga ao fluxo de ar.
- Instalar o compressor muito longe da rede: aumenta a distância e reduz a eficiência.
Contar com uma equipe técnica experiente desde o projeto evita que esses erros comprometam o desempenho do sistema.
Benefícios de uma instalação bem executada
Uma tubulação de ar comprimido bem planejada oferece benefícios que vão muito além da redução de falhas.
Veja os principais resultados percebidos pelos clientes da HC Compressores:
- Distribuição de ar estável e sem quedas de pressão.
- Menor consumo de energia elétrica.
- Maior vida útil dos compressores e ferramentas.
- Facilidade de manutenção e futuras expansões.
- Redução significativa de vazamentos e desperdício.
Esses fatores impactam diretamente na produtividade e no custo total de operação da fábrica.
Quando é hora de revisar sua rede de ar comprimido
Mesmo uma instalação bem executada precisa ser revisada periodicamente.
Sinais de que sua rede pode estar com problemas incluem:
- Pressão de ar instável nos pontos de uso.
- Equipamentos pneumáticos com desempenho abaixo do normal.
- Ruídos de vazamento ou aumento do consumo energético.
- Presença de umidade excessiva nas linhas.
A HC Compressores realiza inspeções completas para identificar vazamentos, obstruções e oportunidades de melhoria no sistema existente.
Com equipamentos de medição e diagnóstico, a equipe é capaz de corrigir falhas e aumentar a eficiência energética do sistema de ar comprimido.
Por que escolher a HC Compressores para o projeto de tubulação
A instalação da tubulação de ar comprimido exige conhecimento técnico, cálculo preciso e experiência prática.
A HC Compressores é referência nesse serviço, oferecendo soluções completas que englobam:
- Projeto técnico sob medida para cada tipo de indústria.
- Utilização de materiais certificados e de alta durabilidade.
- Montagem rápida e segura, com equipe própria.
- Integração com o compressor principal e acessórios do sistema.
- Testes de estanqueidade e desempenho após a instalação.
Com mais de 80 mil horas de experiência em campo e centenas de projetos executados, a HC entrega sistemas de ar comprimido completos, seguros e de alta eficiência energética.
Conclusão
A instalação correta da tubulação de ar comprimido é determinante para o sucesso do sistema.
Um projeto bem dimensionado garante distribuição uniforme de pressão, reduz perdas de energia e evita paradas na produção.
A HC Compressores é especialista nesse processo, com know-how para projetar, instalar e manter redes de ar comprimido para indústrias de todos os portes.
Seja para uma nova instalação ou para otimizar sua rede atual, a HC oferece soluções sob medida com máxima eficiência e confiabilidade.
